LABO QC : ANCRAGES USÉS

Au fil du temps, les cold shuts, les leaver biners et les maillons de chaîne s'usent à force d'innombrables descentes. Est-ce que ces ancres rainurées vont tenir ? Est-ce que les bords tranchants vont abîmer ta corde ?

Que ce soit à la salle de sport du coin ou sur une falaise de rêve en Méditerranée pendant tes vacances, on est tous passés par là : Tu termines une escalade sportive et t’es prêt à clipser ta corde dans les ancrages (par exemple, cold shuts, leaver biners, maillons de chaîne, etc.) quand tu te rends compte que d’innombrables descentes en rappel et progressions en tête ont laissé des rainures un peu cheloues dans les ancrages. Est-ce que ces ancrages rainurés vont tenir ? Est-ce que les bords tranchants vont abîmer ma corde ?

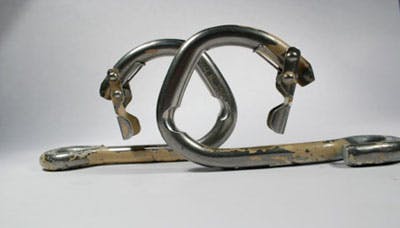

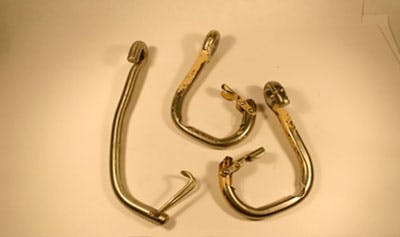

Récemment, un ami à moi faisait sa part sur un piton d'escalade local en remplaçant d'anciens boulons et des ancrages à rainures pour cordes. Il les a retirés et voulait que je les teste pour voir à quel point ils étaient faibles. (Je ne vais pas rentrer dans les détails techniques, ni aborder les avantages ou les inconvénients des différents types d'ancrages, et je ne cautionne rien en aucun cas – je regarde juste un seul type de fermeture à froid, un test, deux points de données, juste par curiosité avant tout.)

J'ai testé (bon, en fait, je ne teste rien moi-même, mais j'ai une équipe d'ingénieurs d'enfer qui s'en charge) pas mal de mousquetons à gorge de corde par le passé et j'avais le pressentiment de ce que j'allais découvrir. Je n'avais jamais vraiment testé les soudures à froid, du coup j'ai pensé que je laisserais les ingénieurs QA chez BD tester ces anciens modèles et les comparer à un nouveau.

Tests

En mesurant la rainure à corde des échantillons d'essai, la réduction d'épaisseur était d'environ 25%. Donc… les soudures à froid utilisées seraient 25% plus faibles, non ? Faux.

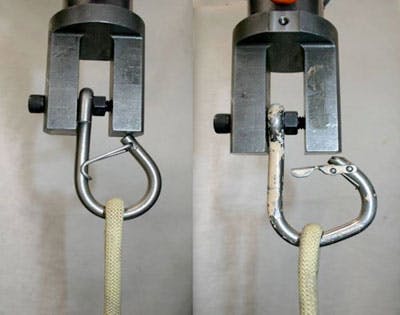

Les deux échantillons rainurés pour corde ont été testés jusqu'à 2330 lbf et 2522 lbf, avant de se déformer et de s'ouvrir.
Le nouveau cold shut s'est complètement ouvert sous une charge de seulement 1466 lbf.

La rainure de la corde force la corde à rester alignée avec l'axe principal et la direction de la charge de la soudure à froid, alors qu'avec une nouvelle soudure à froid, à mesure que la charge augmente, la corde peut glisser et se mettre en porte-à-faux à une charge réduite. Plutôt que de réduire la résistance à la traction de la soudure en retirant du matériau, la rainure installe la corde sur la colonne vertébrale, de sorte que la soudure supporte un poids plus important avant de commencer à se déformer.

Conclusions/Commentaires/Remarques

Les soudures froides à rainures en corde maintiennent la charge alignée avec l'axe le plus résistant et peuvent donc supporter une charge plus élevée avant de se déformer.

Ce n'est pas parce qu'une ancre rainurée pour corde est plus solide qu'elle est meilleure. Les bords tranchants des ancres rainurées pour corde et des mousquetons peuvent potentiellement endommager la gaine de la corde. Si tu vois des ancres ou des mousquetons sur le terrain qui ont l'air usés, fais ta part et remplace-les. Tu peux aussi utiliser tes propres dégaines ou mousquetons sur les ancres pour économiser sur l'usure des ancres fixes.

Fais attention là-dehors,
KP

Kolin Powick (KP) est un ingénieur mécanique originaire de Calgary, Canada. Il compte près de 20 ans d'expérience dans le domaine de l'ingénierie et occupe le poste de Directeur Global Qualité de Black Diamond depuis 2002. Kolin supervise les tests de tout le matériel de Black Diamond, depuis la phase de prototype jusqu'aux contrôles aléatoires continus sur la production finale. Si tu as une question technique pour KP, envoie-lui un e-mail à askkp@bdel.com et il essaiera de répondre.
